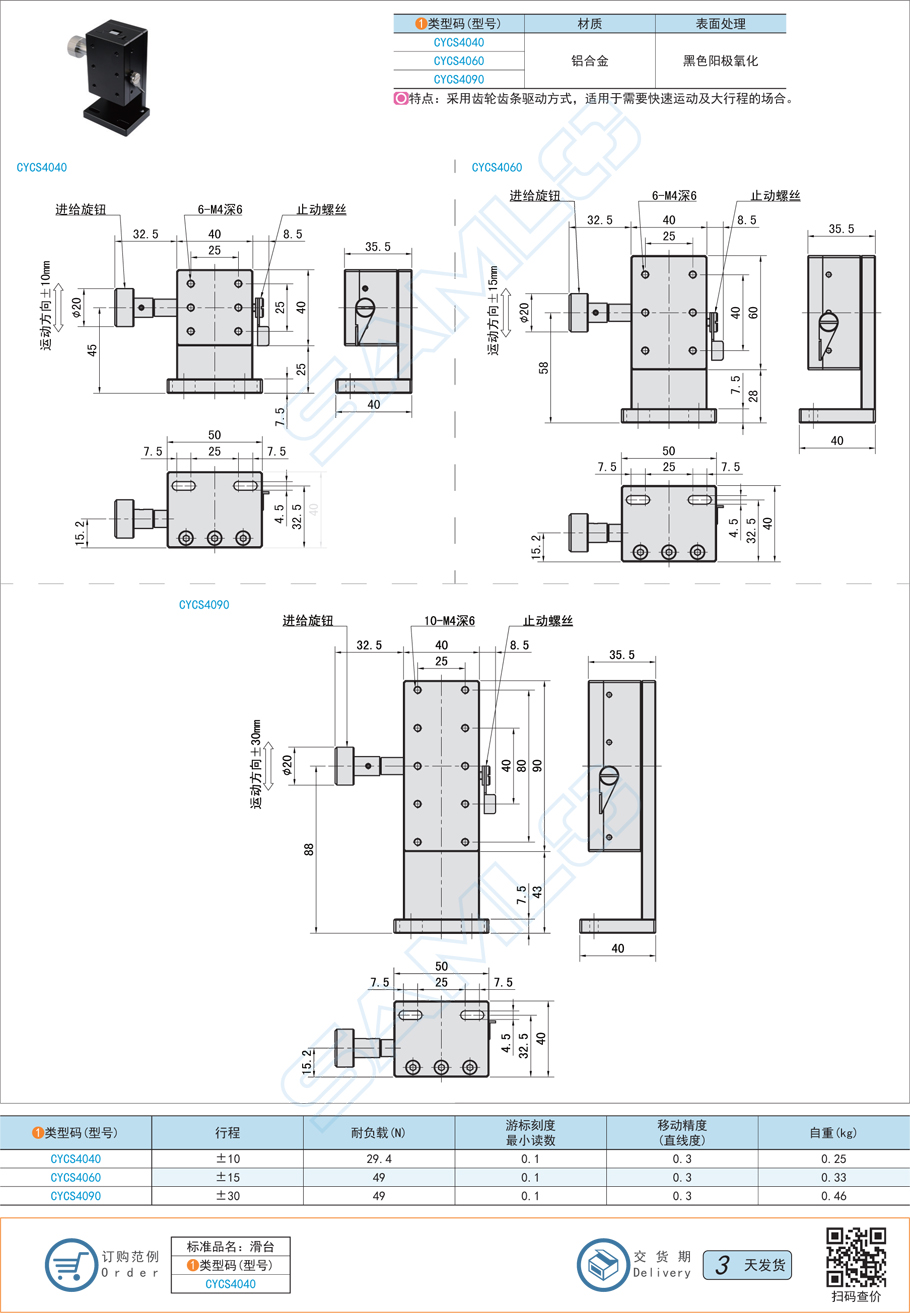

燕尾槽型 Z 軸滑臺的校準和調整主要包括 幾何精度調整、平行度檢查、滑動阻力優化 以及 鎖緊結構調整。以下是詳細的步驟和注意事項。

一、設備檢查與準備

●清潔工作：使用無塵布和酒精清理燕尾槽及滑動部件，避免灰塵和油污影響調整精度。

●檢查磨損：觀察燕尾槽滑軌、絲杠、導軌面是否有磨損、凹陷或刮痕，必要時進行修復或更換零部件。

●工具準備：準備 千分表、磁性表座、塞尺、水平儀、調整扳手 等測量和調整工具。

二、調整燕尾槽的間隙

燕尾槽滑軌通過調整壓板或楔形條來控制間隙，確保平穩滑動但無明顯晃動。

調整步驟：

1.檢查間隙：

●用塞尺插入燕尾滑軌與導軌之間，檢查間隙是否均勻。

●若間隙過大，滑臺可能會晃動;若過小，則可能造成滑動阻力過大。

2.調整燕尾壓板：

●松開燕尾槽上的 鎖緊螺釘，逐步擰緊調整螺釘，使滑軌與燕尾槽間隙變小。

●通過手推滑臺來感受滑動順暢度，同時確保無卡滯或明顯阻力。

3.測量平行度：

●使用千分表測量滑臺移動的平行度誤差，確保調整后誤差在可接受范圍內(通常 ≤0.02mm)。

●若誤差超限，可適當調整燕尾滑軌兩側的緊固螺釘。

三、Z 軸垂直度調整

滑臺的垂直度對 Z 軸精度影響很大，需調整以保證滑臺沿 Z 軸方向移動時不發生偏移。

調整方法：

1.用水平儀檢查滑臺表面是否水平，必要時通過調整底座來修正。

2.使用千分表檢測 Z 軸滑臺沿全行程的垂直誤差(在主導軌或固定基準上測量)。

3.調整導軌固定螺釘，確保滑臺在全行程內保持垂直移動。

4.重新擰緊燕尾槽鎖緊螺釘，確保在施加預緊力后，精度仍保持良好。

四、滑動阻力優化

滑動阻力過大會影響 Z 軸的進給精度，過小則會導致松動影響穩定性。

優化方法：

1.適當調整燕尾槽壓板，確保滑臺既不會過松晃動，也不會因摩擦過大影響運動平穩性。

2.使用潤滑油或潤滑脂涂抹滑軌表面，減少摩擦并延長使用壽命。

3.手動測試滑臺運動情況，應能夠平穩移動，無明顯阻滯或不均勻阻力。

五、Z 軸鎖緊機構調整

●燕尾槽滑臺通常帶有鎖緊機構(如側向緊固螺釘)，用于固定 Z 軸位置。

●檢查鎖緊機構是否有效，確保鎖緊后滑臺不會發生下滑。

●若鎖緊后滑臺仍有輕微移動，應調整鎖緊螺釘，增加預緊力。

●避免鎖緊力過大，以免造成燕尾槽變形或滑臺卡死。

六、誤差檢測與校準

●重復測量滑臺的直線度、平行度、垂直度，確保調整后誤差在合理范圍內。

●測量 Z 軸全行程精度，使用千分表記錄滑臺沿行程的變化情況，如有偏差，需進一步調整燕尾槽結構。

●最終測試：運行 Z 軸滑臺，觀察是否平穩、無跳動，并檢查是否回到原點無誤差。

總結

1.清潔和檢查：清理燕尾槽，檢查磨損情況。

2.調整燕尾槽間隙：擰緊燕尾壓板，保持適當滑動阻力。

3.調整垂直度和平行度：使用千分表和水平儀測量并修正。

4.優化滑動阻力：調整燕尾槽鎖緊螺釘，確保平穩順暢。

5.校準鎖緊機構：調整鎖緊螺釘，防止滑臺松動或下滑。

6.檢測最終精度：測量 Z 軸行程誤差，確保滿足精度要求。

正確的校準和調整可以大幅提高燕尾槽 Z 軸滑臺的精度和穩定性，確保設備運行順暢并減少誤差。本文內容是上隆自動化零件商城對“燕尾槽型Z軸滑臺”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
